XBD-W型卧式消防泵
产品概述
产品概述XBD-W型消防泵系卧式、单吸多级、分段式结构,是开发生产的节能系列产品。其性能参数及技术指标符合有关标准,具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。XBD-W型消防泵全系列共有5个品种40个规格,其性能范围额定流量为5～40L/s,压力范围为0.18～2.0MPa,配套功率范围为2.2～180kW,口径范围为φ50～φ150mm。XBD-W型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水、也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
主要用途
XBD-W型系列消防专用泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
性能参数
主要用途XBD-W型系列消防专用泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
适用范围

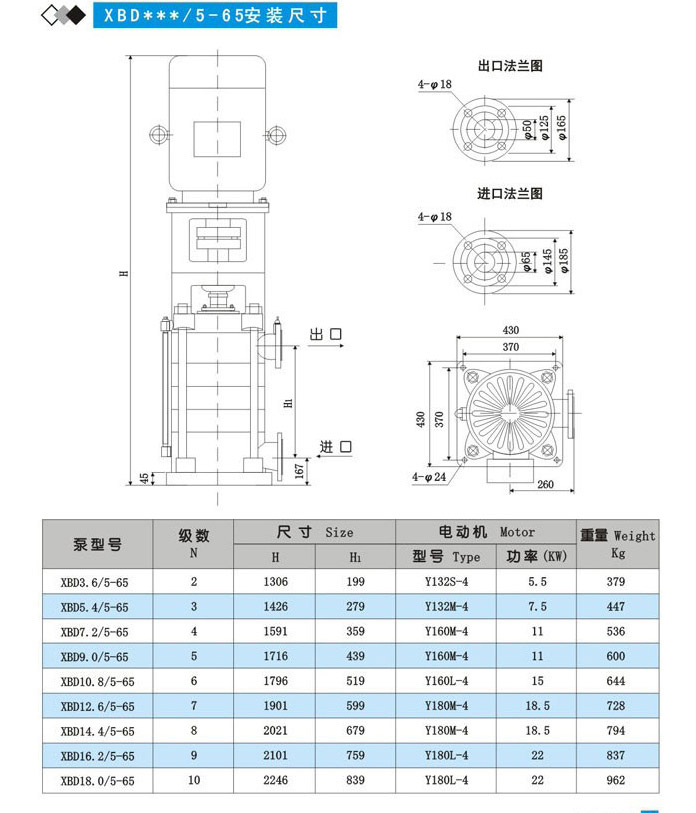

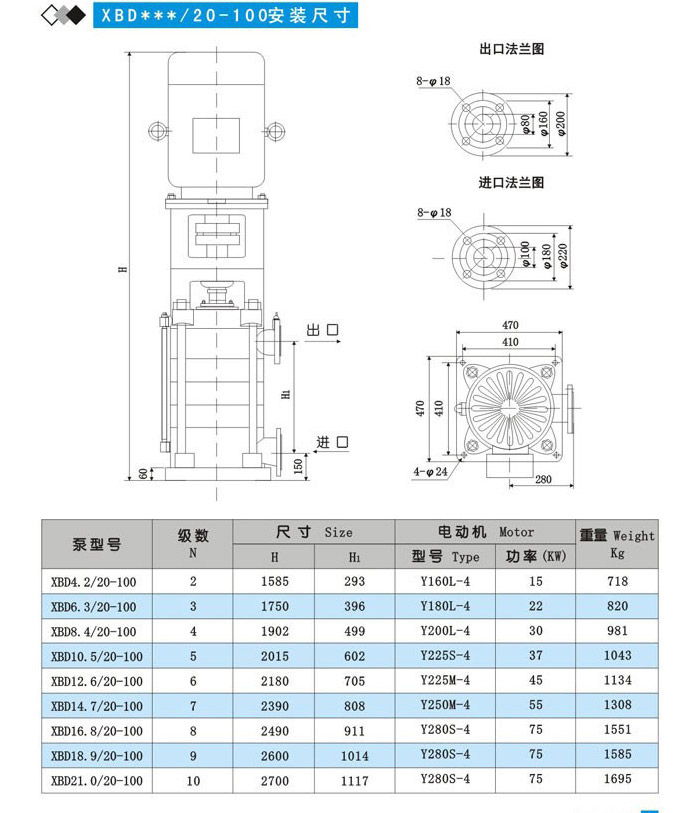

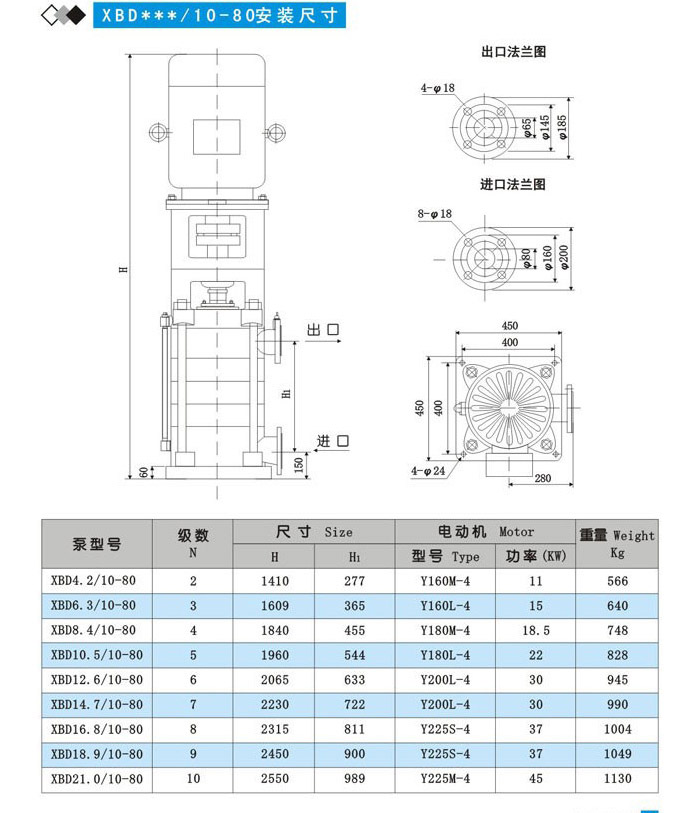

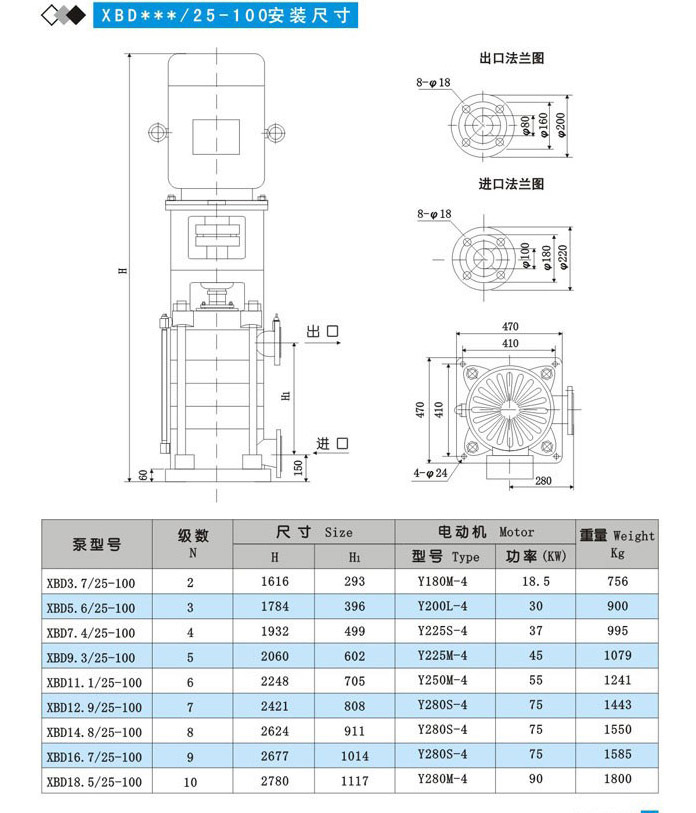

安装尺寸
| 型号 |
流量Q (L/s) |
压力P (MPa) |
转速n (r/min) |
效率η (%) |
功率N (Kw) |
必需汽蚀
余量 |
| XBD1.8/5-50W | 5 | 0.18 | 1450 | 65 | 2.2 | 3.2 |
| XBD2.7/5-50W | 5 | 0.27 | 1450 | 65 | 3 | 3.2 |
| XBD3.6/5-50W | 5 | 0.36 | 1450 | 65 | 4 | 3.2 |
| XBD4.5/5-50W | 5 | 0.45 | 1450 | 65 | 5.5 | 3.2 |
| XBD5.4/5-50W | 5 | 0.54 | 1450 | 65 | 5.5 | 3.2 |
| XBD6.3/5-50W | 5 | 0.63 | 1450 | 65 | 7.5 | 3.2 |
| XBD7.2/5-50W | 5 | 0.72 | 1450 | 65 | 7.5 | 3.2 |
| XBD8.1/5-50W | 5 | 0.81 | 1450 | 65 | 7.5 | 3.2 |
| XBD2.3/10-75W | 10 | 023 | 1450 | 68 | 5.5 | 3.0 |
| XBD3.4/10-75W | 10 | 0.34 | 1450 | 68 | 7.5 | 3.0 |
| XBD4.6/10-75W | 10 | 0.46 | 1450 | 68 | 11 | 3.0 |
| XBD5.5/10-75W | 10 | 0.55 | 1450 | 68 | 11 | 3.0 |
| XBD6.9/10-75W | 10 | 0.69 | 1450 | 68 | 15 | 3.0 |
| XBD8.0/10-75W | 10 | 0.80 | 1450 | 68 | 15 | 3.0 |
| XBD9.2/10-75W | 10 | 0.92 | 1450 | 68 | 18.5 | 3.0 |
| XBD10.3/10-75W | 10 | 1.03 | 1450 | 68 | 18.5 | 3.0 |
| XBD2.9/20-100W | 20 | 0.29 | 1450 | 72 | 11 | 3.5 |
| XBD4.3/20-100W | 20 | 0.43 | 1450 | 72 | 15 | 3.5 |
| XBD5.8/20-100W | 20 | 0.58 | 1450 | 72 | 22 | 3.5 |
| XBD7.2/20-100W | 20 | 0.72 | 1450 | 72 | 30 | 3.5 |
| XBD8.6/20-100W | 20 | 0.86 | 1450 | 72 | 30 | 3.5 |
| XBD10.1/20-100W | 20 | 1.01 | 1450 | 72 | 37 | 3.5 |
| XBD11.5/2W0-100W | 20 | 1.15 | 1450 | 72 | 45 | 3.5 |
| XBD13.0/20-100W | 20 | 1.30 | 1450 | 72 | 45 | 3.5 |
| XBD4.2/25-125W | 25 | 0.42 | 1450 | 73 | 22 | 3.5 |
| XBD6.3/25-125W | 25 | 0.63 | 1450 | 73 | 30 | 3.5 |
| XBD8.4/25-125W | 25 | 0.84 | 1450 | 73 | 45 | 3.5 |
| XBD10.5/25-125W | 25 | 1.05 | 1450 | 73 | 55 | 3.5 |
| XBD12.6/25-125W | 25 | 1.26 | 1450 | 73 | 75 | 3.5 |
| XBD14.7/25-125W | 25 | 1.47 | 1450 | 73 | 75 | 3.5 |
| XBD16.8/25-125W | 25 | 1.68 | 1450 | 73 | 90 | 3.5 |
| XBD18.9/25-125W | 25 | 1.89 | 1450 | 73 | 90 | 3.5 |
| XBD5.8/45-150W | 25 | 0.58 | 1450 | 73 | 45 | 3.0 |
| XBD8.7/45-150W | 25 | 0.87 | 1450 | 73 | 75 | 3.0 |
| XBD11.6/45-150W | 25 | 1.16 | 1450 | 73 | 90 | 3.0 |
| XBD14.5/45-150W | 25 | 1.45 | 1450 | 73 | 110 | 3.0 |
| XBD17.4/45-150W | 25 | 1.74 | 1450 | 73 | 135 | 3.0 |
| XBD20.3/45/150W | 25 | 2.03 | 1450 | 73 | 155 | 3.0 |
| XBD23.2/45-150W | 25 | 2.32 | 1450 | 73 | 180 | 3.0 |
| XBD26.1/45-150W | 25 | 2.61 | 1450 | 73 | 180 | 3.0 |
