石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
水泵系列
CQB-F型氟塑料磁力泵
产品概述
一、产品特点：
CQB-F氟塑料磁力驱动泵的过流部分选用氟塑料合金制造，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质。
取消了轴封，利用磁力耦合间接驱动，消除了滴漏的烦恼，不污染使用场地。
CQB-F氟塑料磁力泵具有结构紧凑，外型美观，体积小，噪声低，运行可靠等优点。
二、工作原理：
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构，虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
三、型号意义：
例如：CQB50-40-160F
CQB-磁力驱动离心泵
50-吸入口直径(mm)
40-排出口直径(mm)
160-叶轮名义直径(mm)
F-氟塑料
例如：CQB50-40-160F
CQB-磁力驱动离心泵
50-吸入口直径(mm)
40-排出口直径(mm)
160-叶轮名义直径(mm)
F-氟塑料
性能参数
|
型 号
|
流量
（m3/h） |
扬程
(m) |
汽蚀作量
(m) |
转速
(r/min) |
口径(mm)
|
使用温度
(℃) |
电压
(V) |
|
|
进口
|
出口
|
|||||||
|
CQB16-12-18F
|
1.8
|
8
|
6.0
|
2900
|
Φ16
|
Φ12
|
＜80
|
220/380
|
|
CQB20-14-100F
|
3
|
12
|
6.0
|
2900
|
Φ20
|
Φ14
|
＜80
|
220/380
|
|
CQB32-25-125F
|
3.2
|
20
|
5.0
|
2900
|
Φ32
|
Φ20
|
＜80
|
380
|
|
CQB40-32-115F
|
6.3
|
15
|
6.0
|
2900
|
Φ40
|
Φ32
|
＜80
|
380
|
|
CQB40-32-145F
|
6.3
|
25
|
5.0
|
2900
|
Φ40
|
Φ32
|
＜80
|
380
|
|
CQB50-40-125F
|
12.5
|
20
|
3.5
|
2900
|
Φ50
|
Φ40
|
＜80
|
380
|
|
CQB50-40-160F
|
12.5
|
32
|
3.5
|
2900
|
Φ50
|
Φ40
|
＜80
|
380
|
|
CQB65-50-125F
|
25
|
20
|
4.0
|
2900
|
Φ65
|
Φ50
|
＜80
|
380
|
|
CQB65-50-160F
|
25
|
32
|
4.0
|
2900
|
Φ65
|
Φ50
|
＜100
|
380
|
|
CQB80-65-125F
|
50
|
20
|
4.0
|
2900
|
Φ80
|
Φ65
|
＜100
|
380
|
|
CQB80-65-160F
|
50
|
32
|
4.0
|
2900
|
Φ80
|
Φ65
|
＜100
|
380
|
适用范围

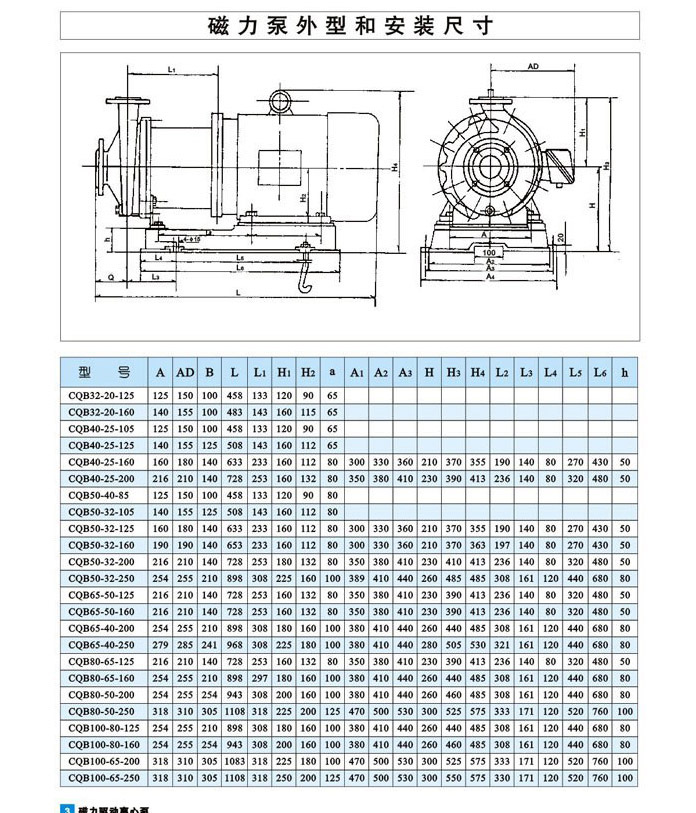

安装尺寸
