ZS型蒸汽喷射器

一、产品概述：

蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点：
1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。
2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。
3、设备内部无相对运动部件，使设备经久耐用，运输费用低。
4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。



性能参数

蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点：
1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。
2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。
3、设备内部无相对运动部件，使设备经久耐用，运输费用低。
4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

适用范围

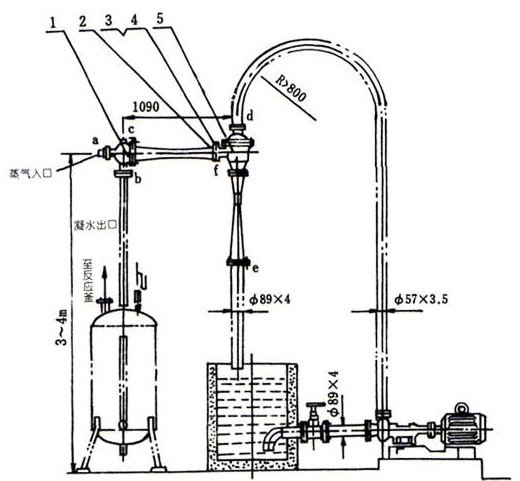

安装说明：

1.本设备需以3公斤力/厘米2进行水压试验，5分钟以后降至1公斤力/厘米2（表压）

2.本设备需以1公斤力/厘米2进行气密性试验，时间为2小时，每小时平均泄露量不得超过0.2%（以上两项试验不包括出水管）。

3.本设备应根据安装设计图纸进行安装，各法兰连接不作为支承重量之用，假想线部分设备由工艺决定选用。



接管表：

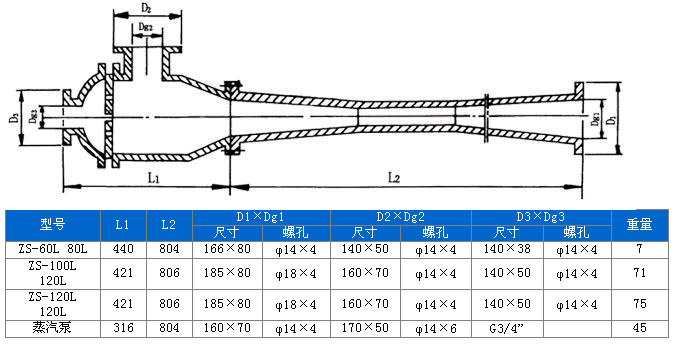

安装尺寸

ZS型蒸汽喷射器性能参数表：

型号	蒸发量 Mpa	排气量 m3/h	工作水压 kgf/cm3	耗气量 kg/h	汽压 kgf/cm2	电机水泵             功率kw
ZS-60L	755	60	3	40	3	3BA-9             7.5
ZS-80L	755	80	3	40	3	3BA-9             7.5
ZS-100L	755	100	3	40	3	3BA-9             7.5
ZS-120L	755	120	3	40	3	3BA-9             7.5
ZS-130L	755	130	3	45	3	3BA-9             7.5
ZS-150L	755	150	3	45	3	3BA-9             7.5
ZS-180L	680	180	4	50	4	4BA-12             15
ZS-230L	680	230	4	60	4	4BA-12             15
