水泵系列
3G三螺杆泵

产品概述

一、3G三螺杆泵产品概述:
3G三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2~100°E(3.0~760cst),高粘度液体亦可通过加温降粘后输送。 流量范围0.2~590m3/h,最高工作压力100bar,最高温度300℃
二、3G三螺杆泵产品优点:

1、结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填料密封两种。3G船用泵的安装形式有卧式和立式两种,原动机为交、直流船用电动机。
2、寿命长:3G三螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主、从杆之间、螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命堪称半永久性。
3、所输液体在3G三螺杆泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小。
4、3G三螺杆泵具有高吸入能力。
5、为保证3G三螺杆泵、电机及管路系统的安全,中等流量以上的污泥螺杆泵均带有安全阀,当压力超过安全阀的设定压力时,高压油将回流至泵的进油口。
三、3G三螺杆泵产品特点:
a、介质为直线连续输送,无搅拌,无脉动;
b、振动小,噪音;
c、压力高、效率高;
d、结构简单、拆装方便;
e、体积小重量轻;
f、磨损轻微,寿命长
四、3G三螺杆泵产品材质:
3G三螺杆泵主、从螺杆16MnCrS5,40Cr,45,38CrMoALA
3G三螺杆泵泵体、HT200,QT450-10,ZCuSn10P1,ZG270-500
五、3G三螺杆泵产品工作原理:
工作原理:一般采用机械密封。三螺杆泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年,为顺时针旋转。
螺杆泵包括3G通用型,3GC船用型及特殊型。三螺杆泵是转子式窖泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在三 螺杆泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输送液体逐渐升压,从而形成一个连续,平稳,轴向移 动的压力液体。
六、3G三螺杆泵产品结构:

1.3G型三螺杆具有多种结构,一般小流量泵衬套和泵体合为一个,可以卧式和立式安装。进油口方向可相隔90度任意安装,轴封多数为机构密封。
2.中等流量以上泵,衬套为一个单独的零件固定于泵体内,螺杆轴端装有平衡环以液力平衡其轴向力。一般结构为卧式。进油口方向亦可以相隔90°任意安装。改变泵体后可制成立式。轴封根据情况有机械密封和软填料密封两种结构。
3.3G型三螺杆泵轴伸支承较小,应由原动机经弹性联轴器直接驱动,不得用皮带轮等会产生额外径向力较大的传动方式传动

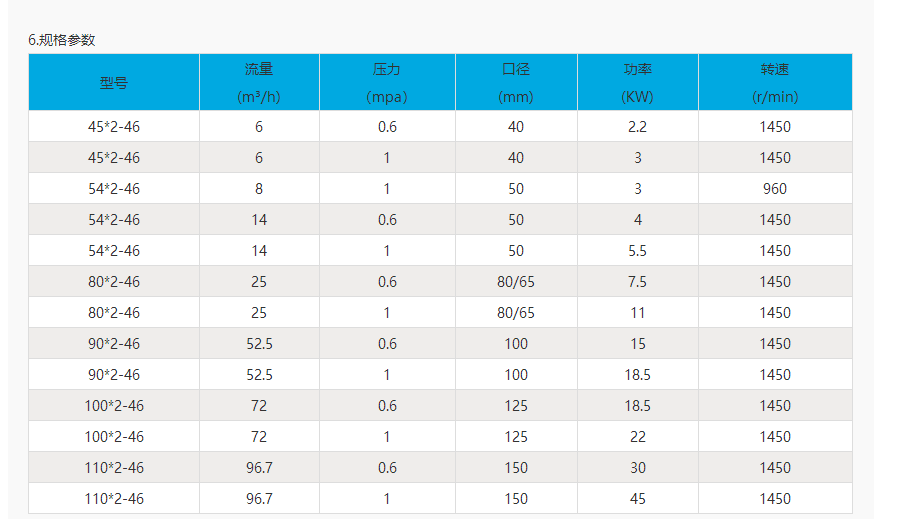

性能参数

3G三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2~100°E(3.0~760cst),高粘度液体亦可通过加温降粘后输送。
用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。
适用压力范围:0.6-2.5Mpa;
适用流量范围:0.6-123m3/h。
3G系列三螺杆泵主要应用于燃油输送、液压工程、船舶工程,石化及其他工业。


适用范围


安装尺寸

系列特征 系列代号 结构形式 适用范围 性能范围
流量 最高工作压力
滑油系列 3G 3GC 卧式单吸 20~150cst 润滑油类及润滑性液体 0.3-94(m3/h) 60(bar)
3GS 3GCS 卧式双吸 80-590 16
3GCG 立(悬挂)式单吸 10-96 8
2GCL 立式柱脚型单吸 4--96 8
3GCLS 立式柱脚型双吸 88-306 8
燃油系列 3Gr 3GCr 卧式单吸 3~365cst 轻重质燃油类 0.3-94 60①
25②
3GSr 3GCSr 卧式双吸 80-590 16
高粘油系列 3GN 卧式单吸 365~760cst 高粘度油类 1.0-40 25
