水泵系列
XWJ无堵塞纸浆泵

产品概述

一、XWJ新型无堵塞纸浆泵产品概述:
XWJ型无堵塞纸浆泵是一种节能型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面:采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精密轴承(D级精密)及优质轴材料等。
二、XWJ新型无堵塞纸浆泵使用说明:
1、泵起动前,应按以下要求进行检查;
1.1、各螺栓是否己紧固;轴承室内是否已注入稀油(油位高为油标中心处);
1.2、联轴器同轴度是否小于等于小Φ0.3mm,同时用手转动联轴器应感觉轻松均匀;
1.3、电机转向是否正确;
1.4、进口阀门是否全开;
1.5、出口阀门是否关闭;
1.6、密封水阀门是否开启;密封水压力要求:工作压力加上(0.3~0.5)kgf/c?
2、启动电机至额定转速后,缓慢打开出口阀门至额定工况要求(以电机运行电流为额定值的80%。为宜)。
3、泵在运行过程中,应注意泵的运转稳定性及密封水的冷却、冲洗情况。
4、当泵运行一段时间或扬程有所下降时,应注意调整叶轮前侧间隙,调节方法如下:先松开各紧固螺母,加油机将方头调节螺杆(见结构图)按逆时针转动至耐磨板与叶轮前侧相碰为止,然后再按顺时针将方头调节螺杆退回至1/2圈〈此时其间隙为0.8~1mm),最后拧紧各螺母。
5、泵停止运转时,应先关闭出口阀门,然后再关闭电机电源等。
6、当泵需停用一段时间时,应排尽泵内积液,以便下次使用。
三、XWJ新型无堵塞纸浆泵结构简介:
1. XWJ型纸浆泵为单级单吸悬臂式结构,主要山泵体、叶轮、泵盖、耐磨板及悬架部件组成;
2. 从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(中间)排出
3. 泵为后开门结构,维修时可不必拆卸进出管路
4. 泵轴由两个高精度滚动轴承支承,采用稀油润滑(20#机油)
5. 轴封用机械密封或填料两种型式
6. 泵和电机由柱销联轴器直联传动。

四、XWJ新型无堵塞纸浆泵型号意义:



五、XWJ新型无堵塞纸浆泵性能曲线:

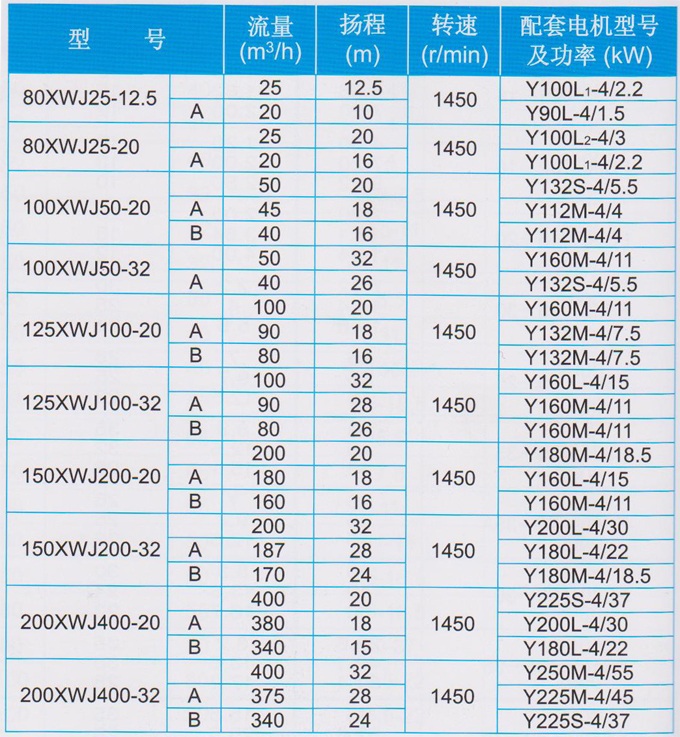

性能参数

XWJ新型无堵塞纸浆泵可广泛用于轻工、造纸行业中温度低于110℃,浓度低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合。

适用范围

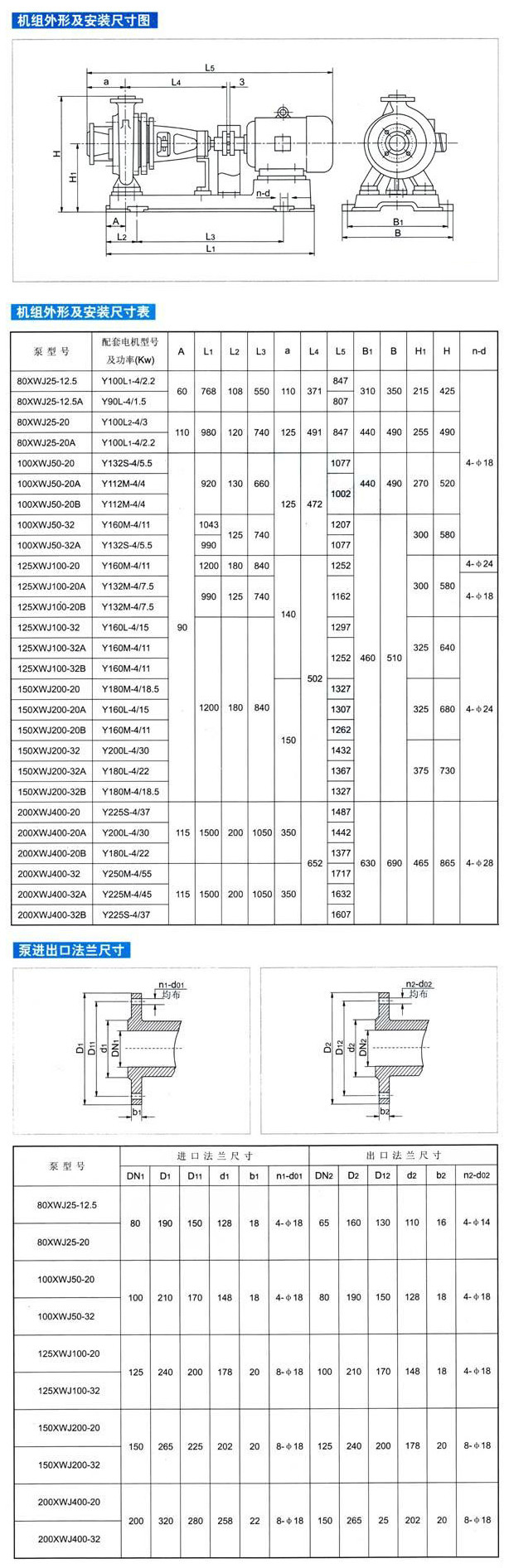

安装尺寸
