水泵系列
ZX系列自吸泵

产品概述

一、ZX系列卧式自吸泵产品概述:
ZX系列型泵是卧式自吸泵。该型式泵 与其它型式的自吸离心泵比较,因为泵本身没 有逆止阀,结构简单;工作可靠;无 故障工作时间长,维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与 相同口径的泵比较,排量大、性能高。
ZX型自吸在工农业生产、抢险救助,如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E,温度低于80℃物理及化学性质类似清水的其它液体。
二、ZX系列卧式自吸泵技术参数:
流量:6.3~400m3/h;
扬程:5~132m;
转速:2900、1450r/min;
功率:0.55~110KW;
进口直径:50~200mm;
高工作压力:1.6Mpa。

三、ZX系列卧式自吸泵维护和拆装:

该自吸离心泵的特点是结构简单可靠,经久耐用。在泵正常情况下,一般不需要经常拆?保养。当发现故障后随时给予排除即可。
1.维护该时应注意几个主要部位:
a. 滚动轴承:当泵长期运行后,轴承磨损到一定程度时,须进行更换。
b. 前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。
c. 机械密封:机械密封在不漏液的情况下,一般不应拆?检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法,可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是"O"'形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。此时则需调整或更?"O'形密封圈进行重新装配。
2.泵拆装顺序:
a. 拆下电动机或脱出联轴器。
b. 拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。
c. 拆下叶轮螺母,拉出叶轮,检?叶轮和后密封环的径向间隙。
d. 松出机械密封的紧定螵钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查“O”形密封圈〔或缓冲垫)的密封情况。
e. 旋出联轴器的紧定螺母,拉出联轴器。
f. 拆下轴承端盖,拆出泵轴和轴承。
g.安装时以相反顺序进行装配即可。
四、ZX系列卧式自吸泵型号定义:

性能参数

产品特点
管路中无需安装底阀,工作前只需保证泵体内储有定量的引水即可,根据客户使用介质有铸铁材质和304,316L材质,介质温度-20℃-120℃,流量:3.2-600m3/h 扬程:10-80m转速1450-2900r/min

适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。
装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的理想配套泵种。

产品用途
主要适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却等。适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料,介质粘度100厘珀,含固量可达30%以下。



结构图


适用范围

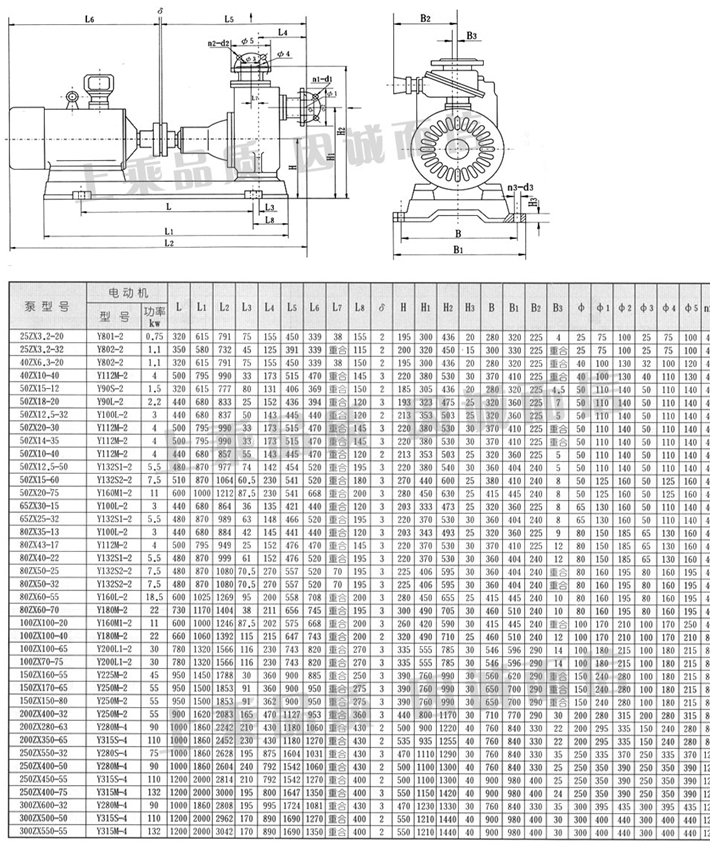

安装尺寸

型号

流量Q

扬程
(m)
吸程
(m)
自吸性能
(min/5m)
转速
(r/min)
电机功率
(m3/h) (L/s)
25ZX3.2-20 3.2 0.9 20 6.5 1.9 2900 0.75
25ZX3.2-32 3.2 0.9 32 6.5 1.8 2900 1.1
40ZX6.3-20 6.3 1.8 20 6.5 1.9 2900 1.1
40ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX15-12 15 4.2 12 6.5 2.4 2900 1.5
50ZX18-20 18 5 20 6.5 1.9 2900 2.2
50ZX12.5-32 12.5 3.5 32 6.5 1.5 2900 3
50ZX20-30 20 5.6 30 6.5 1.5 2900 4
50ZX14-35 14 3.9 35 6.5 1.5 2900 4
50ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX12.5-50 12.5 3.5 50 6.5 1.4 2900 5.5
50ZX15-60 15 4.2 60 6.5 1.3 2900 7.5
50ZX20-75 20 5.6 75 6.5 1.3 2900 11
65ZX30-15 30 8.3 15 6.5 2 2900 3
65ZX25-32 25 6.9 32 6 1.5 2900 5.5
80ZX35-13 35 9.7 13 6 3.4 2900 3
80ZX43-17 43 12 17 6 1.8 2900 4
80ZX40-22 40 11.1 22 6 1.9 2900 5.5
80ZX50-25 50 13.9 25 6 1.5 2900 7.5
80ZX50-32 50 13.9 32 6 1.5 2900 7.5
80ZX60-55 60 16.7 55 6 1.5 2900 18.5
80ZX60-70 60 16.7 70 6 1.2 2900 22
100ZX100-20 100 27.8 20 6 1.8 2900 11
100ZX100-40 100 27.8 40 6 1.8 2900 22
100ZX100-65 100 27.8 65 6 1.8 2900 30
100ZX70-75 70 19.4 75 6 1.8 2900 30
150ZX170-55 170 47.2 55 5 1.8 2900 45
150ZX170-65 170 47.2 65 5 1.3 2900 55
150ZX160-80 160 44.4 80 5 1.2 2900 55
200ZX400-32 400 111.1 32 5 2 1450 55
200ZX280-63 280 77.8 63 5 1.5 1450 90
200ZX350-65 350 97.2 65 5 1.5 1450 110
250ZX550-32 550 152.8 32 5 2 1450 75
250ZX400-50 400 111.1 50 5 2 1450 90
250ZX450-55 450 125 55 5 2 1450 110
250ZX400-75 400 111.1 75 5 1.5 1450 132
300ZX600-32 600 166.7 32 5 2 1450 90
300ZX500-50 500 138.9 50 5 2 1450 110
300ZX550-55 550 152.8 55 5 2 1450 132
