产品概述
产品概述
QW潜水式高效无堵塞排污泵（简称污水提升泵）采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水（干式）状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
结构说明

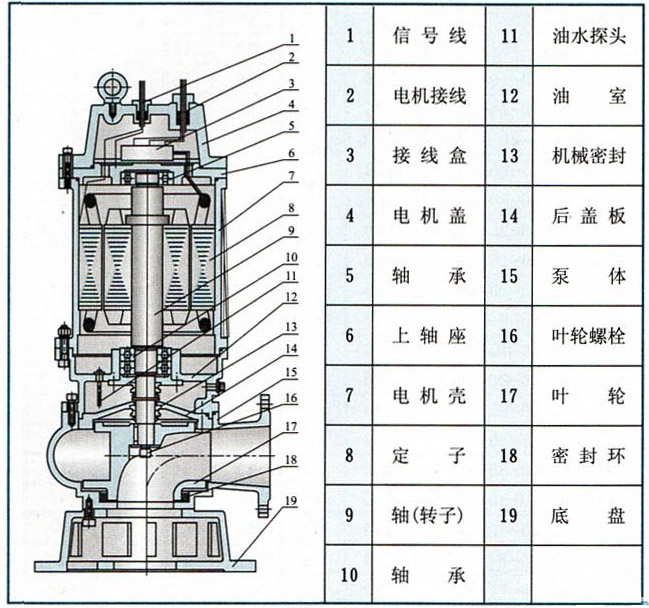

污水提升泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行可靠，其主部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。
性能参数
QW潜水式高效无堵塞排污泵（简称污水提升泵）采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水（干式）状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。适用范围

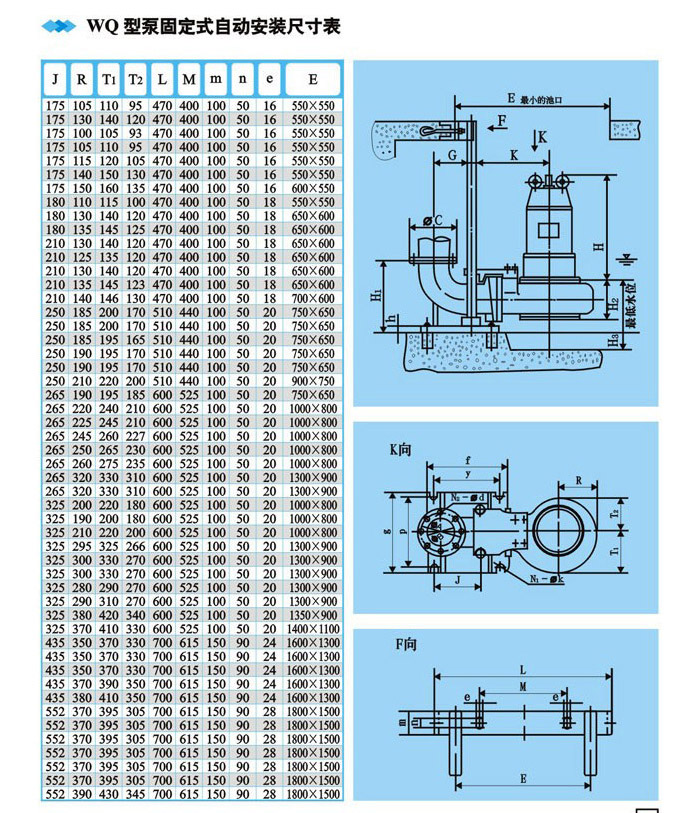

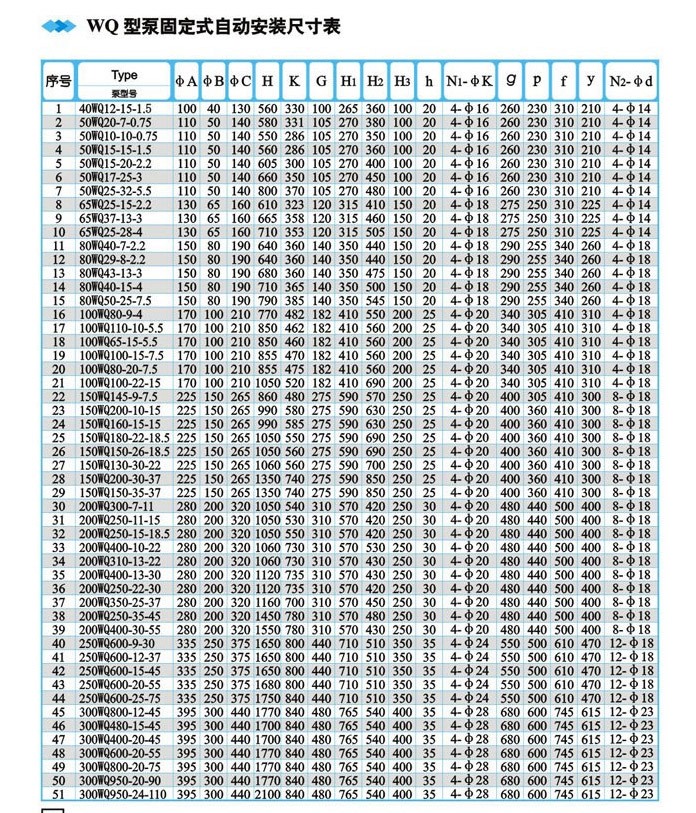

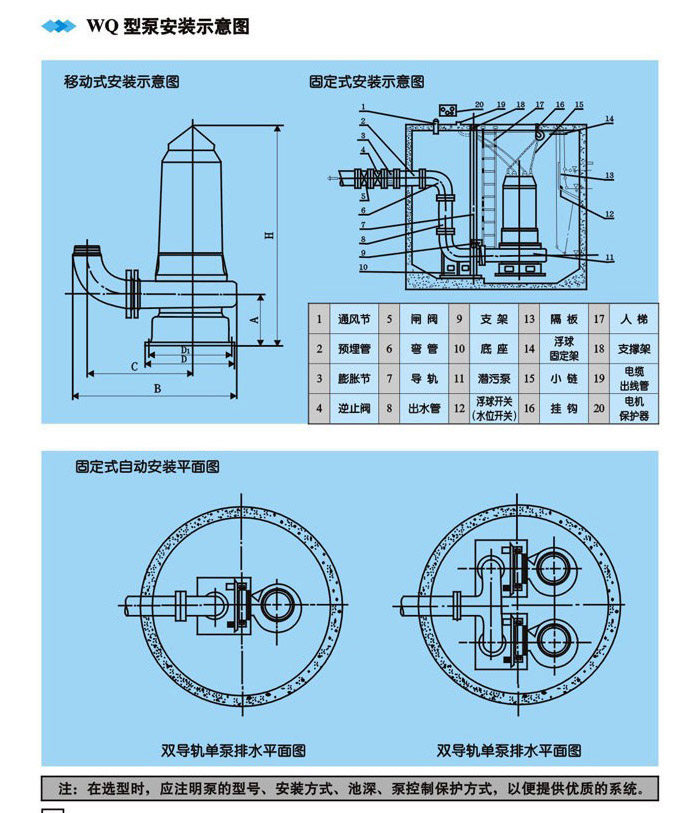

安装尺寸
| 型号 | 扬程 | 规格 | 流量 | 性质 |
功率 (KW) |
转速 (r/min) |
电压 (V) |
||
|
口径 (mm) |
流量 (m3/h) |
扬程 (m) |
|||||||
|
25-8-22
|
25 | 8 | 22 | 1.1 | 2900 | 380 | |||
|
32-10-15
|
32 | 10 | 15 | 1.5 | 2900 | 〃 | |||
|
40-15-30
|
40 | 15 | 30 | 2.2 | 1900 | 〃 | |||
|
50-20-7
|
50 | 20 | 7 | 0.75 | 1450 | 〃 | |||
|
50-20-15
|
50 | 20 | 15 | 1.5 | 2900 | 〃 | |||
|
50-15-25
|
50 | 15 | 25 | 2.2 | 2900 | 〃 | |||
|
50-18-30
|
50 | 18 | 30 | 3 | 2900 | 〃 | |||
|
65-25-15
|
65 | 25 | 15 | 2.2 | 2900 | 〃 | |||
|
65-25-30
|
65 | 25 | 30 | 4 | 2900 | 〃 | |||
|
80-40-7
|
80 | 40 | 7 | 2.2 | 1450 | 〃 | |||
|
80-40-15
|
80 | 40 | 15 | 4 | 2900 | 〃 | |||
|
80-65-25
|
80 | 65 | 25 | 7.5 | 2900 | 〃 | |||
|
100-85-10
|
100 | 85 | 10 | 4 | 1450 | 〃 | |||
|
100-100-15
|
100 | 100 | 15 | 7.5 | 1450 | 〃 | |||
|
100-85-20
|
100 | 85 | 20 | 7.5 | 1450 | 〃 | |||
|
100-100-25
|
100 | 100 | 25 | 11 | 1450 | 〃 | |||
|
100-100-35
|
100 | 100 | 35 | 15 | 1450 | 〃 | |||
|
125-115-15
|
125 | 115 | 15 | 15 | 1450 | 〃 | |||
|
150-180-15
|
150 | 180 | 15 | 15 | 1450 | 〃 | |||
|
150-180-20
|
150 | 180 | 20 | 18.5 | 1450 | 〃 | |||
|
150-180-30
|
150 | 180 | 30 | 22 | 1450 | 〃 | |||
|
150-180-35
|
150 | 180 | 35 | 30 | 1450 | 〃 | |||
|
200-300-10
|
200 | 300 | 10 | 11 | 980 | 〃 | |||
|
200-300-15
|
200 | 300 | 15 | 22 | 1450 | 〃 | |||
|
200-300-20
|
200 | 300 | 20 | 30 | 1450 | 〃 | |||
|
200-300-25
|
200 | 300 | 25 | 37 | 1450 | 〃 | |||
|
250-600-10
|
250 | 600 | 10 | 30 | 980 | 〃 | |||
|
250-600-12
|
250 | 600 | 12 | 37 | 1450 | 〃 | |||
|
250-600-15
|
250 | 600 | 15 | 45 | 1450 | 〃 | |||
|
250-600-20
|
250 | 600 | 20 | 55 | 1450 | 〃 | |||
|
250-600-25
|
250 | 600 | 25 | 75 | 1450 | 〃 | |||
|
300-800-12
|
300 | 800 | 12 | 45 | 980 | 〃 | |||
|
300-480-15
|
300 | 480 | 15 | 45 | 1450 | 〃 | |||
|
300-600-20
|
300 | 600 | 20 | 55 | 1450 | 〃 | |||
|
300-800-20
|
300 | 800 | 20 | 20 | 1450 | 〃 | |||
